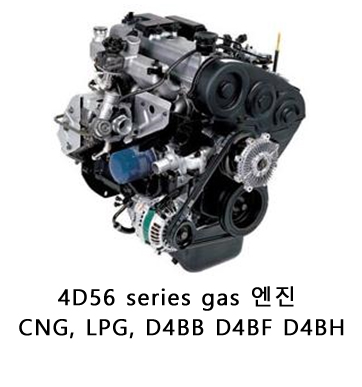

4D56 series gas 엔진– CNG, LPG, D4BB D4BF D4BH |
|
형식: I4, 2.6L, NA & TCI |
출력: 80HP@ 4,000 rpm (NA) 100HP@ 4,200 rpm (TCI) |
배출가스: EURO4, EURO5 |
적용: 소형승합차, 1톤트럭, 지게차, 버스냉방, 선박 |
|
현대자동차의 D4BB, D4BH 경유엔진을 기반으로 실린더 헤드, 피스톤 및 EMS 시스템 등 주요 부품을 신 개발하여 가스화한 고출력, 저연비, 저소음 엔진.
CNG 연료공급 및 제어시스템은 MPI 방식을 적용하였고, LPG는 액상분사(LPLI)방식을 채택하여 높은 응답성 및 정숙성을 확보하였다 |
|
■ 사양 / Specification
Engine Model
|
4D56
-LPG
|
4D56
-CNG
|
4D56TCI
-LPG
|
4D56TCI
-CNG
|
Engine Type
|
4 Cycle Natural
Aspiration
|
4 Cycle,
Turbo Charge Inter cooled
|
No. of Cyl.
|
4 - In Line
|
4 - In Line
|
Displacement cc
|
2,607
|
2,476
|
Bore X Stroke
(mm)
|
91.1 X 100
|
91.1 X 95
|
Rated Power
PS/rpm
|
85.0 / 4,000
|
80.0 / 4,000
|
100/ 4,200
|
97 / 4,200
|
Max. Torque
Kg.m/rpm
|
18.5 / 2,200
|
18.0/ 2,200
|
21.5/ 2,000
|
21 / 2,000
|
Fuel
|
LPG
|
Natural Gas
|
LPG
|
Natural Gas
|
Emission
|
EURO4/5
|
EURO4/5
|
EURO4
|
EURO4
|
Valve Mechanism
|
OHC
|
OHC
|
Compression Ratio
|
9.5
|
12.0
|
8.3
|
11.0
|
Engine Control
|
ECU
|
|
ECU
|
|
Intake systme
|
Natural Aspiration
|
Turbo charged Inter cooling
|
Cooling Method
|
Water Cooled
|
Water Cooled
|
Rotation
|
CCW rotation from flywheel side
|
CCW rotation from flywheel side
|
Firing Order
|
1-3-4-2
|
1-3-4-2
|
Dimension
(LXWXH)
|
710 X 673 X 641
|
717 X 629 X 736
|

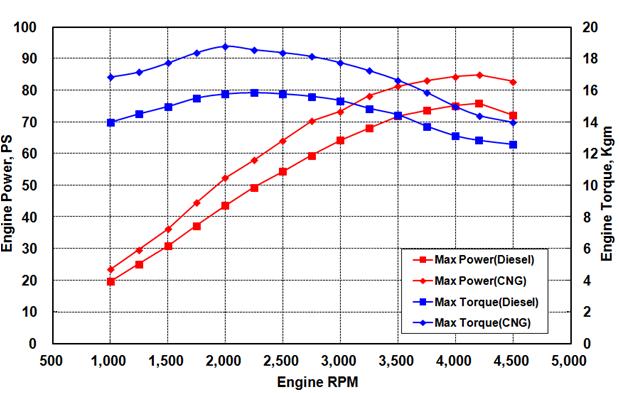

■ 출력/ Power & Torque
4D56-LPG,CNG
■ 적용 / Application
■ 카탈로그
/ Catalog
4D56 D4BB D4BH CNG
LPG Engine Catalog.pdf
|
|
|
|
|
|
|
|
|
